La revisione generale di un riduttore ad assi paralleli è un intervento fondamentale per ripristinare l’efficienza, la precisione e l’affidabilità del componente, soprattutto in presenza di usura o anomalie che possono comprometterne il corretto funzionamento.

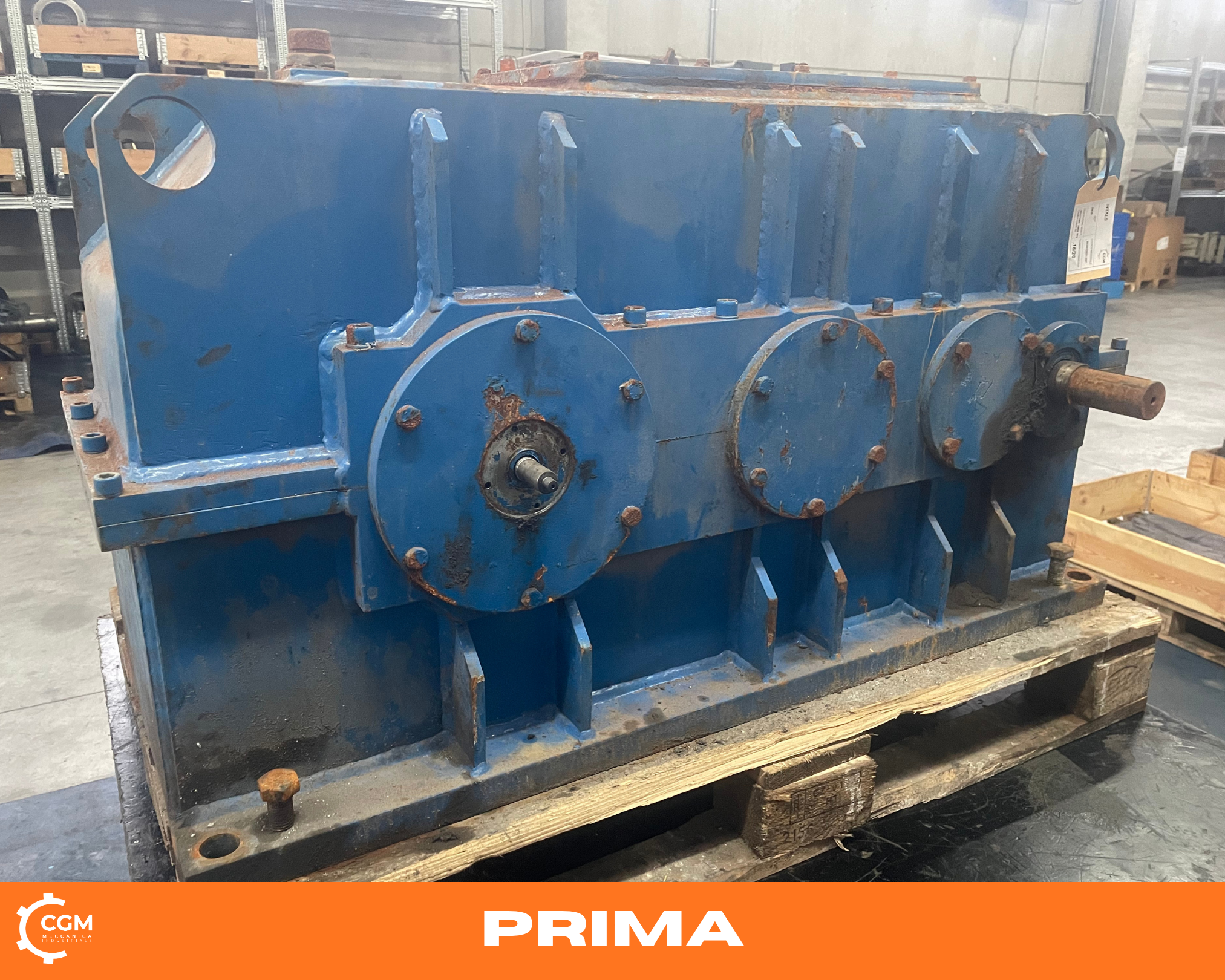

Recentemente, un riduttore ad assi paralleli è entrato nella nostra officina per essere sottoposto a un intervento completo di manutenzione e ripristino.
Analisi del riduttore e individuazione del problema
La prima fase del lavoro ha previsto lo smontaggio e l’analisi approfondita di tutti i componenti interni.
Durante i controlli, l’albero di trasmissione e il relativo ingranaggio hanno evidenziato un’ovalizzazione nella sede di accoppiamento. Questa anomalia impediva il corretto accoppiamento tra i componenti e rendeva necessario un intervento meccanico mirato.
Sono state quindi verificate:
- le tolleranze dimensionali;
- le condizioni degli ingranaggi;
- l’usura delle sedi di scorrimento;
- lo stato dei cuscinetti e degli elementi di tenuta;
- l’integrità della cassa del riduttore.
Smontaggio e revisione dei componenti

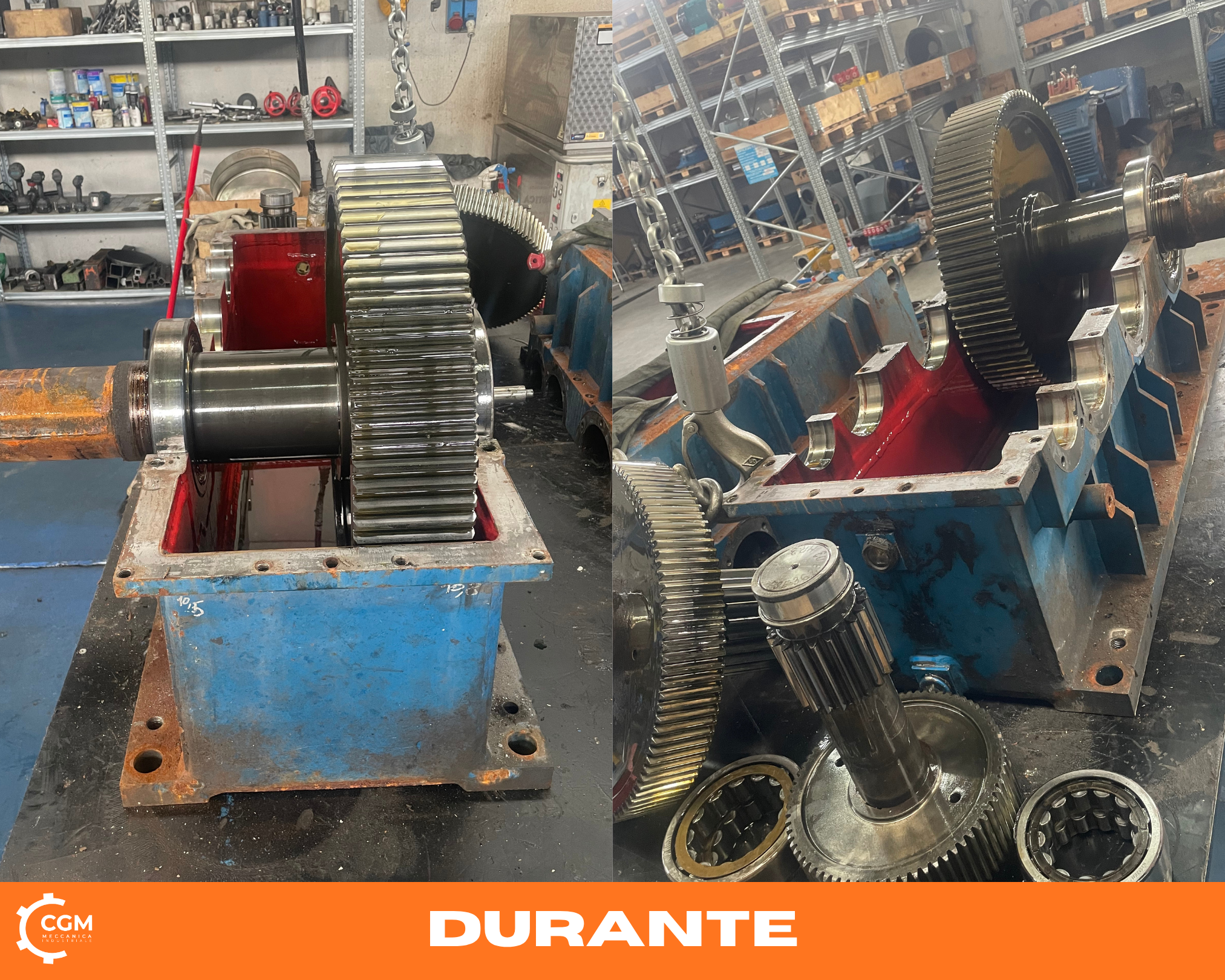

Il riduttore è stato completamente smontato per consentire una valutazione precisa di ogni elemento.
La cassa è stata sottoposta a sabbiatura, così da rimuovere residui, impurità e precedenti strati di verniciatura, preparando adeguatamente la superficie alle successive lavorazioni.
Durante la revisione sono stati sostituiti:
- cuscinetti;
- anelli di tenuta;
- elementi di bulloneria.
La sostituzione di questi componenti permette di ridurre giochi, vibrazioni e possibili perdite, migliorando l’affidabilità complessiva del riduttore.
Rettifica dell’ingranaggio e realizzazione del nuovo albero
Per correggere l’ovalizzazione riscontrata, il diametro interno dell’ingranaggio è stato sottoposto a rettifica, riportando la sede alla corretta rotondità e alle dimensioni necessarie per il nuovo accoppiamento.
Successivamente è stato realizzato un nuovo albero di trasmissione, progettato e lavorato sulla base delle misure rilevate dopo la rettifica.
Questa soluzione ha consentito di ottenere un accoppiamento preciso tra albero e ingranaggio, ripristinando le corrette condizioni di trasmissione del moto.
Collaudo del riduttore ad assi paralleli
Una volta completato il montaggio, il riduttore è stato sottoposto a due differenti verifiche:
- collaudo in pressione, per controllare la tenuta della cassa e degli elementi di tenuta;
- collaudo dinamico, per verificare il corretto funzionamento del riduttore durante la rotazione.
I test hanno permesso di controllare rumorosità, vibrazioni, precisione degli accoppiamenti e regolarità di funzionamento.
Verniciatura e riconsegna

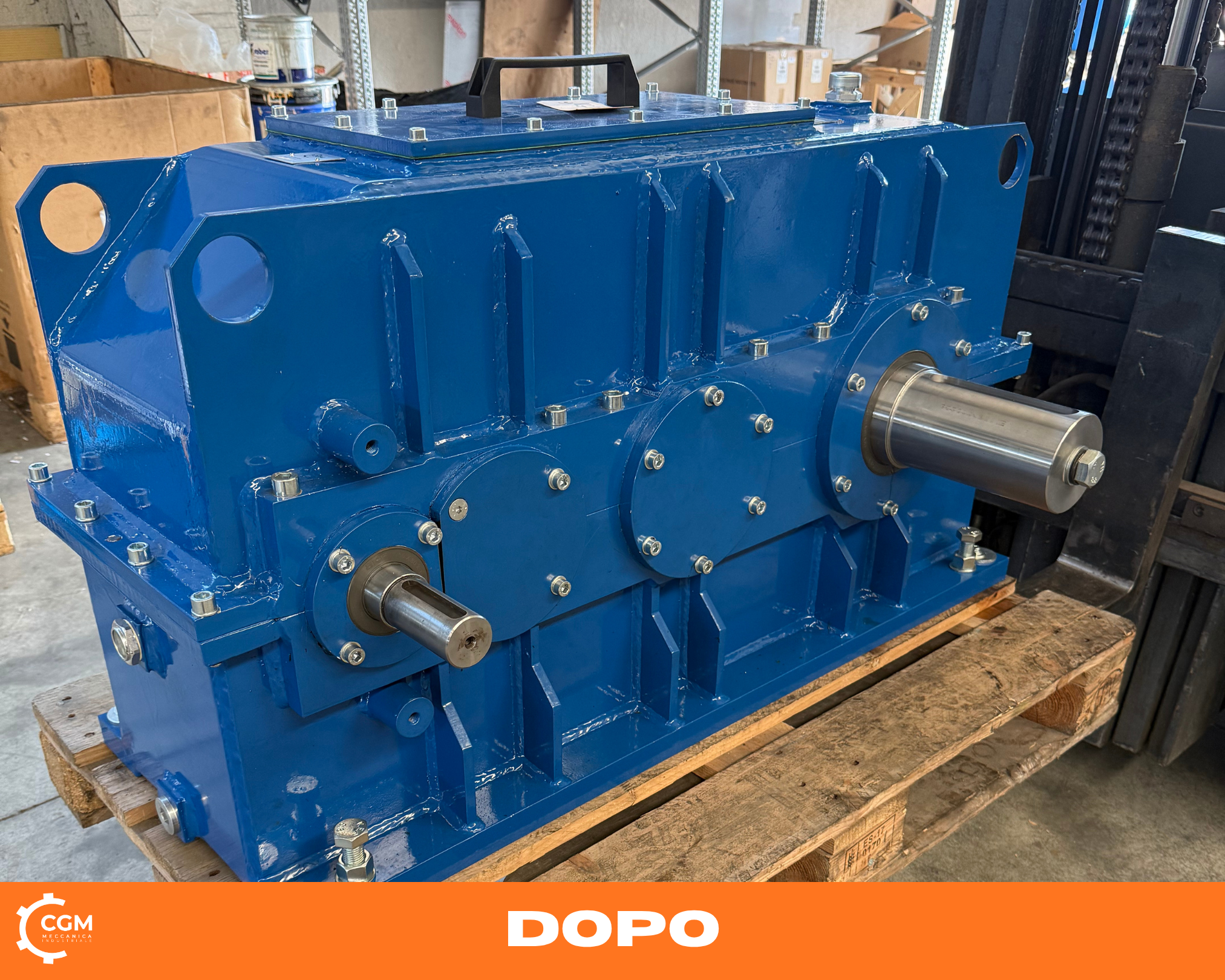

Superati i collaudi, la cassa del riduttore è stata verniciata per proteggerne le superfici e completare il ripristino anche dal punto di vista estetico.
La revisione generale è stata eseguita con attenzione in ogni fase, dalla diagnosi iniziale fino ai collaudi finali, con l’obiettivo di riconsegnare al cliente un riduttore ad assi paralleli affidabile, preciso e pronto a tornare in servizio.
